工業物聯網資料
設備訊號快速上線
方案說明

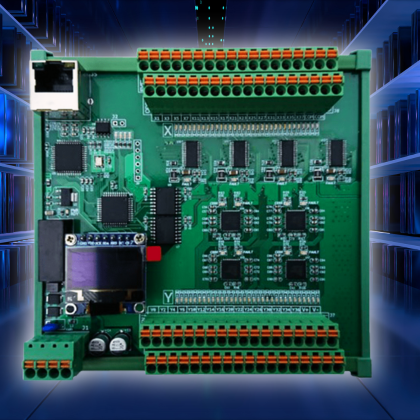

Smart Remote I/O 是工廠設備數據化的第一步，可快速擷取設備的 DI/DO、AI/AO 與 Sensor 訊號，並同步至後端系統、邊緣閘道或雲端平台。透過模組化介接方式，企業無需改機、不需停線，即可完成老舊設備的資料上線。協助工廠補齊重要的設備稼動、警報與生產資料，全面支援 CIoT、ESM、MES 及 AI 應用。
場域挑戰
-
設備落差

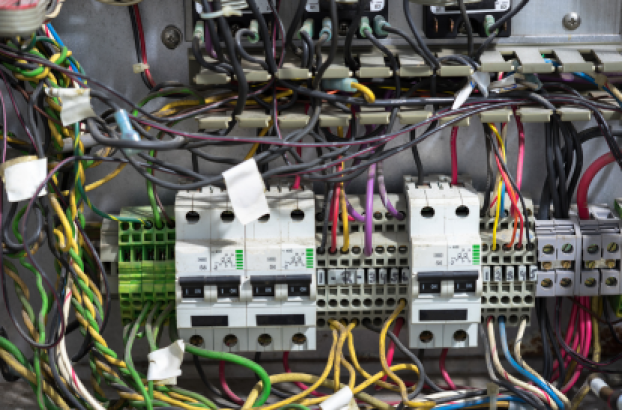

傳統設備缺乏通訊能力，生產與稼動資訊無法即時取得，管理端難以判斷現場狀況 -
格式混亂
不同品牌設備訊號格式不一，系統整合時易產生資料斷點、更新延遲等問題 -
改機風險高
直接改造設備控制器需停線，風險高、成本大，導致數位轉型難啟動
解決方案與價值
-
免改機導入

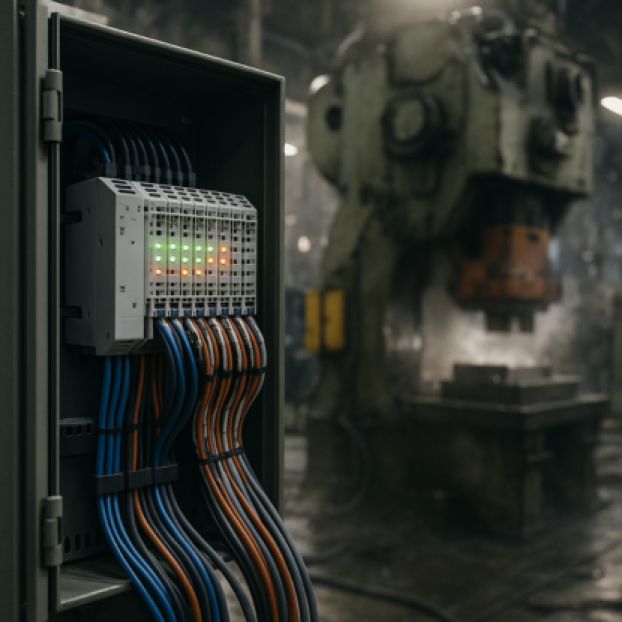

以外掛式採集模組實現連網，不影響機台運作，快速完成設備資料化 -
標準化資料
多種訊號格式自動轉換為統一結構，能直接串接 CIoT、ESM、MES 等平台 -
工控級可靠
抗干擾能力高，適用高噪音、高震動環境，確保資料穩定與正確
應用場景
-
製造現場

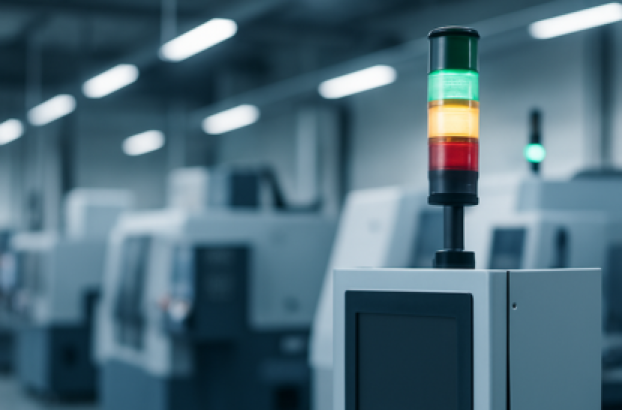

即時擷取啟停、稼動、產量與異常訊號，支援可視化決策 -
SMT 產線

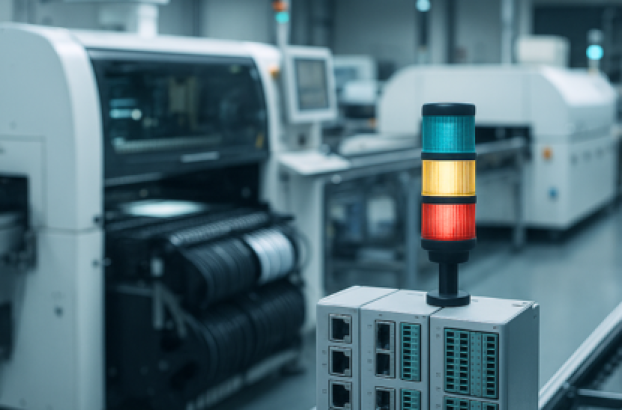

補齊老舊 SMT 設備資料缺口，加速產線監控、追溯與 OEE 計算 -
自動化工作站

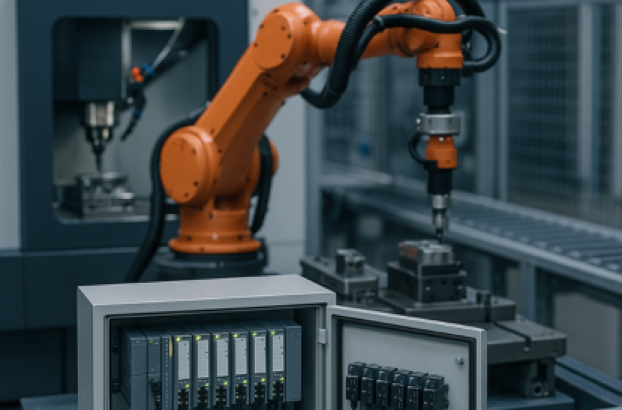

介接 CNC、Robot、PLC、輸送線等裝置，形成完整資料流
支援設備品牌
透過跨品牌通用的 I/O 模組設計，減少多廠牌 PLC 與中繼板的備料壓力，提升維護效率並降低庫存成本
FANUC CNC
FANUC Robot
SIEMENS PLC / NC
MITSUBISHI PLC
FATEK PLC
KEYENCE PLC
OMRON PLC
PANASONIC PLC
PC/ HMI
啟動全域智慧整合
昇捷頌提供智慧系統整合服務，融合電子製造、AI、IoT 與邊緣運算技術，協助企業導入智慧應用與跨域整合，打造高效、可視化的決策環境。
硬體功能總覽
整合硬體能力與介面特色，快速掌握產品關鍵功能
多元 I/O
支援 DI/DO、AI/AO 與 Sensor Input，多設備型態皆可輕鬆整合
通訊彈性
提供 TCP/IP、Modbus、MQTT 等工控協定，快速串接邊緣或雲端系統
模組擴充
可依產線需求增加模組，形成彈性的資料採集架構
跨品牌 PLC 整合示範
一次看懂 Smart Remote I/O 如何支援不同設備
Smart Remote I/O × KEYENCE PLC
快速擷取 KEYENCE 設備 I/O 狀態

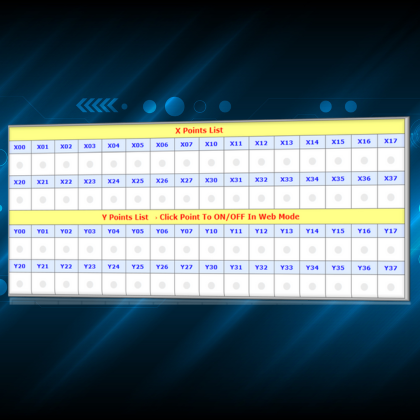

本影片展示 Smart Remote I/O 如何快速與 KEYENCE PLC 完成訊號採集與通訊整合。透過 DI/DO 端子對應方式，可即時讀取 PLC 的輸入、輸出狀態，並透過 Web I/O 介面同步顯示。實測中可看到以最少配線完成設備訊號上線，適用於傳統機台、混線場域或擴展 I/O 需求。此方式不需改動 PLC 程式，也不會影響既有控制邏輯，是 KEYENCE PLC 導入智慧監控的最快捷方法。
Smart Remote I/O × FANUC NC
免改程式即可連網 FANUC NC
本影片示範 Smart Remote I/O 如何擷取 FANUC NC 控制器的設備訊號，包含啟動、停止、警報與 I/O 變化。利用簡單端子對應方式，即可將 FANUC 機台狀態即時傳送至後端系統，並透過 Web I/O Monitor 遠端查看。此方法不需修改 FANUC 程式邏輯，即可完成設備連網，特別適用於 CNC 加工區、自動化工站與多台 FANUC NC 的集中管理場域。
Smart Remote I/O × Panasonic PLC
快速整合 Panasonic PLC I/O 資料
本影片展示 Smart Remote I/O 與 Panasonic PLC 的 I/O 整合示範。透過 DI/DO 配線，即可擷取 PLC 的即時狀態，並於 Web I/O 介面同步顯示，不需安裝額外軟體即可監看。此方案特別適用於由 Panasonic PLC 控制的自動化設備，如組裝線、檢測站、點膠工位等。其快速布署、免改程式、可彈性擴充的特性，使 Smart Remote I/O 成為松下設備導入監控與連網的理想方案。
Smart Remote I/O × OMRON PLC
支援 OMRON 多點 I/O 訊號採集
本影片展示 Smart Remote I/O 與 OMRON PLC 進行設備訊號採集的過程。利用標準端子接線方式，即可完整讀取 PLC I/O 狀態，同步顯示於 Web I/O Monitor，讓工程師能遠端檢查現場訊號。此解決方案能快速讓 OMRON PLC 加入多品牌產線架構，提高整體場域的資料可視化度，也降低維護與除錯的人力成本。
Smart Remote I/O × Modbus TCPTCP and WEB
透過 Modbus TCP 輕鬆上傳設備資料
本影片展示 Smart Remote I/O 使用 Modbus TCP 協定傳輸設備資料的示範。系統可將 I/O 訊號即時轉換成標準化通訊格式，方便上傳至 MES、SCADA、ESM、資料庫或雲端平台。此方式相容大多數工控設備，且建置簡單，是打造 OT 到 IT 資料鏈結最低門檻、最穩定且最通用的整合方式。

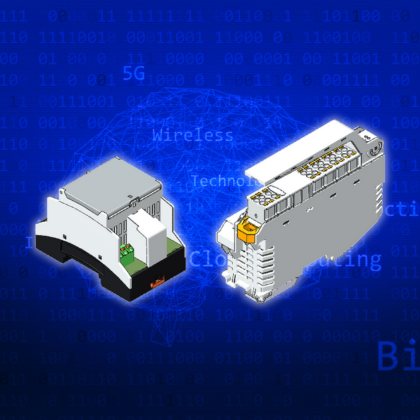

詳細規格
| 電晶體型號 | LJ-SRIO-X32Y32 | LJ-SRIO-X32Y32 | LJ-SRIO-X16 | LJ-SRIO-Y16 |
|---|---|---|---|---|
| 輸入電壓 | 24 VDC ± 20％ | 24 VDC ± 20％ | 24 VDC ± 20％ | 24 VDC ± 20％ |
輸入點數 |
PNP或NPN
透過COM改變 |
PNP或NPN
透過COM改變 |
PNP或NPN
透過COM改變 |
|
| 輸入形態 |
PNP或NPN(電晶體)
透過網頁設定改變 |
PNP或NPN(電晶體)
透過網頁設定改變 |
PNP或NPN(電晶體)
透過網頁設定改變 |
|
| 輸出電壓 | 32點 | 16點 | 16點 | |
輸出最大電流 |
PNP Mode : 500 mA
NPN Mode : 300 mA High-Side : 1500 mA |
PNP Mode : 1200 mA NPN Mode : 810 mA High-Side : 1200 mA |
PNP Mode : 1200 mA NPN Mode : 810 mA High-Side : 1200 mA |
|
輸出保護 |
過電流、過電壓 短路(錯誤示警燈號) |
過電流、過電壓、過溫度 短路(單獨錯誤示警燈號) |
過電流、過電壓、過溫度 短路(單獨錯誤示警燈號) |
|
| 電氣隔離方式 |
2500 Vrms光隔離 2500 Vrms通訊隔離 |
2500 Vrms光隔離 2500 Vrms通訊隔離 |
2500 Vrms光隔離 2500 Vrms通訊隔離 |
2500 Vrms光隔離 |
| 安裝方式 | DIN-Rail | DIN-Rail | DIN-Rail | DIN-Rail |
| 尺寸 | 123mm×122mm×50mm(長×寬×高) | 123mm×122mm×50mm(長×寬×高) | 116mm×78mm×45mm(長×寬×高) | 116mm×78mm×45mm(長×寬×高) |
| 繼電器型號 | LJ-SRIO-RY8 |
|---|---|
| 輸入電壓 | 24 VDC ± 20％ |
| 輸入點數 | |
| 輸入形態 | |
| 額定輸出耐壓 | 32點 |
| 輸出形態 | 繼電器輸出(1 CO SPDT) |
| 額定輸出電流 | 10 A (MAX : 16A) |
| 繼電器型號 | FINDER 43.41 |
電氣隔離方式 |
2500 Vrms光隔離 6000 Vrms通訊隔離 |
| 安裝方式 | DIN-Rail |
| 尺寸 | 55mm×122mm×50mm(長×寬×高) |
| 繼電器型號 | LJ-SRIO-X4Y4-CE1 | LJ-SRIO-X8Y8-CE1 |
|---|---|---|
| 輸入電壓 | 24 VDC ± 20％ | 24 VDC ± 20％ |
| 輸入點數 | 4點 | 8點 |
| 輸入形態 | PNP或NPN透過COM改變 | PNP或NPN透過COM改變 |
| 輸出電壓 | 24 VDC ± 5％ | 24 VDC ± 5％ |
| 輸出形態 | PNP或NPN透過COM改變 | PNP或NPN透過COM改變 |
輸出最大電流 |
PNP Mode : 1200 mA NPN Mode : 810 mA High-Side : 1200 mA |
PNP Mode : 1200 mA NPN Mode : 810 mA High-Side : 1200 mA |
| 輸出保護 | 過電流、過電壓、過溫度短路 | 過電流、過電壓、過溫度短路 |
電氣隔離方式 |
2500 Vrms光隔離 2500 Vrms通訊隔離 |
2500 Vrms光隔離 2500 Vrms通訊隔離 |
| 安裝方式 | DIN-Rail | DIN-Rail |
| 尺寸 | 90mm×54mm×61mm(長×寬×高) | 121mm×38mm×100mm(長×寬×高) |
